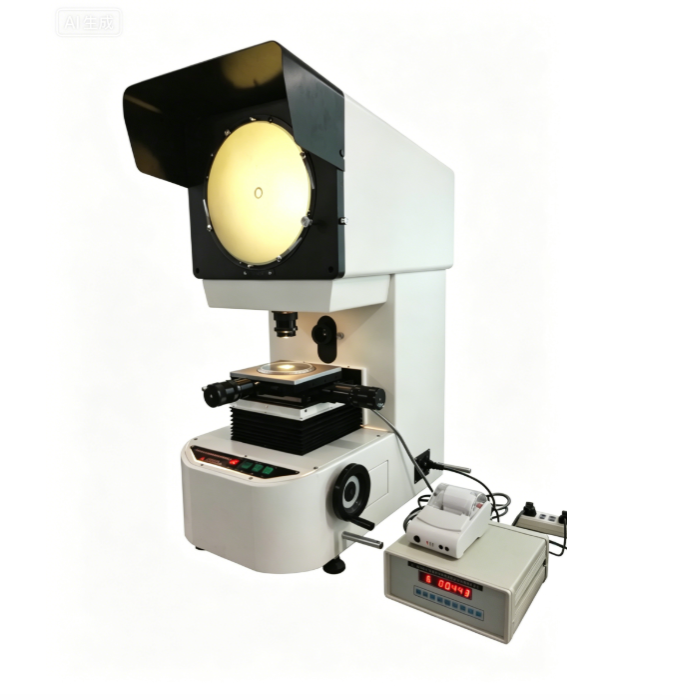

半自动电线电缆绝缘层厚度测量仪

产品介绍：

 半自动电线电缆绝缘层厚度测量仪是一种光、机、电一体化的精密高效光学计量仪器。它被广泛应用于电缆、橡胶、机械、仪表、钟表、电子、弹簧五金、建材、轻工等各行各业以及院校、研究所、计量检定部门的计量室、试验室和生产车间。本仪器能高效率检测各种形状复杂工件的轮廓尺寸和表面形状。本仪器光学系统品质优良，物镜成像清晰，放大倍倍率准确，在透射光照明下，轮廓测量误差小干 0.08%；测量示值误差可达(4+L/25)μm，L 为被测量长度(单位：mm) 。

  可进行外径测试；可进行绝缘厚度测试；可自动计算最小值、最大值、平均值、平均厚度、平均外径，配上打印机可打印以上数据。

要技术参数：

产品型号：QG66016

产品编号：QG2026001100802

1.  工作台：

金属台尺寸：200mm×160mm；

玻璃台尺寸：Φ90mm；

X座标行程:50mm（测微手轮格值：0.01）；

Y座标行程:50mm（测微手轮格值：0.01）；

旋转范围:0～360°；

调焦范围:70mm；

2.投影屏：

尺寸：Φ308mm；

投影旋转范围：0～360°；

旋转角度游标分划：2′；

3. 物 镜：

放大倍数：标配 10×(可选配 20×、50×)；

物方视场：Φ30mm；

物方工作距：85.17mm；

反射方式：外反射；

4.照明：24V   150W    卤钨灯；

5.电源：AC220V   50/60Hz    总功率 350W；

6.冷却方式：风冷（3 只轴流风机）；

7.技术数据：准确度不大于±0.01mm；

8. 测量重复性：不大于±0.01mm；

9.外形尺寸：800mm×455mm×1060mm；

10.重量：120Kg。
